根據(jù)錢炳江，張麗英，吳 勇（浙江傳化涂料有限公司）的《高效抗污卷鋁涂料的研制》一文中提及的高效抗污卷鋁涂料制備實驗部分如下。

原材料

改性聚酯樹脂、氨基樹脂、金紅石型鈦白粉、無機復(fù)合顏料、納米銀離子抗菌劑、有機硅改性聚丙烯酸酯、烯丙基改性硅醇類催化劑等。

配方

高效抗污卷鋁涂料的配方見表。

表高效抗污卷鋁涂料的配方

制備工藝

高效抗污卷鋁涂料采用低羥值、中等相對分子質(zhì)量的改性聚酯樹脂作為成膜物質(zhì)，在酸催化劑存在下，與甲醚化氨基樹脂交聯(lián)固化，形成致密的涂膜。其制備工藝流程如下：將改性聚酯樹脂、助劑、溶劑、顏料等原料進行預(yù)分散，然后經(jīng)砂磨機研磨至細度合格，再加入氨基樹脂、催化劑等助劑，經(jīng)檢驗合格后，過濾，包裝。
涂料樣板制備及性能檢測結(jié)果
基板采用生產(chǎn)線上預(yù)處理鋁板，厚度為0.40 mm ；涂膜制備采用線棒涂布器刮涂法，選用RDS公司28號線棒涂布器刮涂制備試板，控制干膜厚度為15~20μm。固化條件為270℃實驗室高溫烘箱，烘烤30~40 s，控制最高基板溫度（PMT）210~224℃。

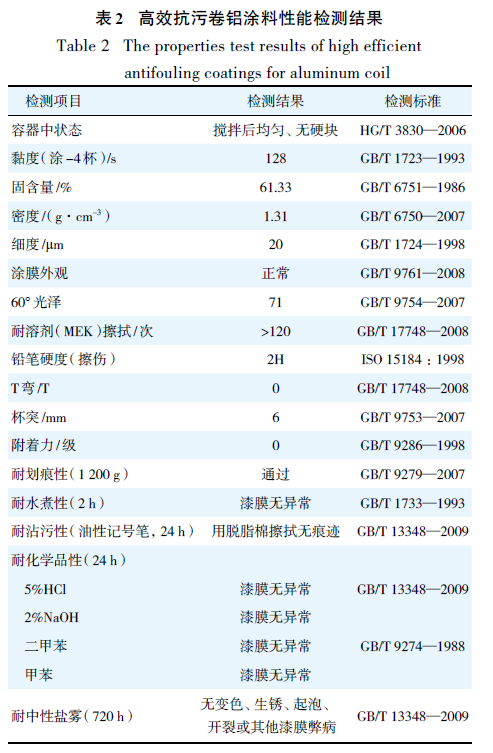

高效抗污卷鋁涂料性能檢測結(jié)果

最終結(jié)果表明，在高效抗污卷鋁涂料中，氨基樹脂中的烷氧甲基是主要的交聯(lián)反應(yīng)基團，在酸催化下與改性聚酯樹脂的羥基交聯(lián)反應(yīng)成膜，而在主題樹脂上，對整個涂層的性能則起到了決定性的作用，催化劑可有效降低涂層的烘烤溫度，讓涂層在適宜的溫度下快速固話，通過與鋁基材的反應(yīng)寵兒形成擁有很好附著力的結(jié)合成，提高涂層的耐水煮性能。
此外，搞笑抗污卷鋁涂料添加特殊的有機硅助劑還可以提升產(chǎn)品的耐沾污性能，試驗表明，有機硅助劑添加量在3%的時候，不會對漆膜造成影響，而且耐沾污效果也理想。
在顏料選擇上，挑選耐高溫性、耐光性、耐候性和耐化學(xué)性優(yōu)異的無機復(fù)合顏料，可以確保色差的一致性。
最后作者結(jié)語中講到，研發(fā)此類高效抗污卷鋁涂料產(chǎn)品，由于具備耐沾污性、抗菌性、耐化學(xué)品性、耐腐蝕性和機械加工性，特別適用于室內(nèi)外裝潢、幕墻、天花吊頂?shù)葓鏊?br />相關(guān)詳細論文，請參閱錢炳江，張麗英，吳 勇在《上海涂料》雜志上發(fā)表的《高效抗污卷鋁涂料的研制》。
